Engrenages et accouplements magnétiques KHK : transmission sans contact
KHK intègre à sa gamme la transmission magnétique, une technologie qui entraîne un arbre par un autre sans que les pièces se touchent, sans usure et sans lubrification. Elle l’applique à deux familles de produits : les accouplements et les engrenages magnétiques.
Comment fonctionne la transmission magnétique ?
Au lieu de dents ou d’éléments de liaison, chaque pièce est équipée d’aimants permanents en néodyme, avec des pôles nord et sud alternés. Lorsqu’une pièce tourne, l’attraction et la répulsion entre les pôles entraînent l’autre à travers un petit entrefer, voire à travers une paroi, sans aucun contact physique.
Avantages par rapport à la transmission conventionnelle
- Ni usure ni particules : comme les pièces ne frottent pas, aucun débris de matière n’est généré.
- Sans lubrification : ni huile ni graisse, donc ni projections ni vapeurs.
- Transmission à travers une paroi : le mouvement traverse des barrières non magnétiques comme le plastique, le verre ou l’acier inoxydable, ce qui permet des conceptions totalement étanches et sans joints.
- Silencieux et avec moins de vibrations.
- Tolérance aux désalignements : ils acceptent de légères variations de distance et d’angle entre les arbres, ce qui facilite le montage.
- Protection contre les surcharges : si le couple maximal est dépassé, les aimants « patinent » et protègent le reste de la machine, sans limiteur de couple.
- Longue durée de vie : les aimants perdent au maximum 0,1 % de leur force par an, soit environ 1 % en dix ans.
Accouplements magnétiques
Ils relient deux arbres qui tournent à la même vitesse sans se toucher. En plus des avantages précédents, ils réduisent la chaleur transmise du moteur à la partie entraînée. La gamme comprend :

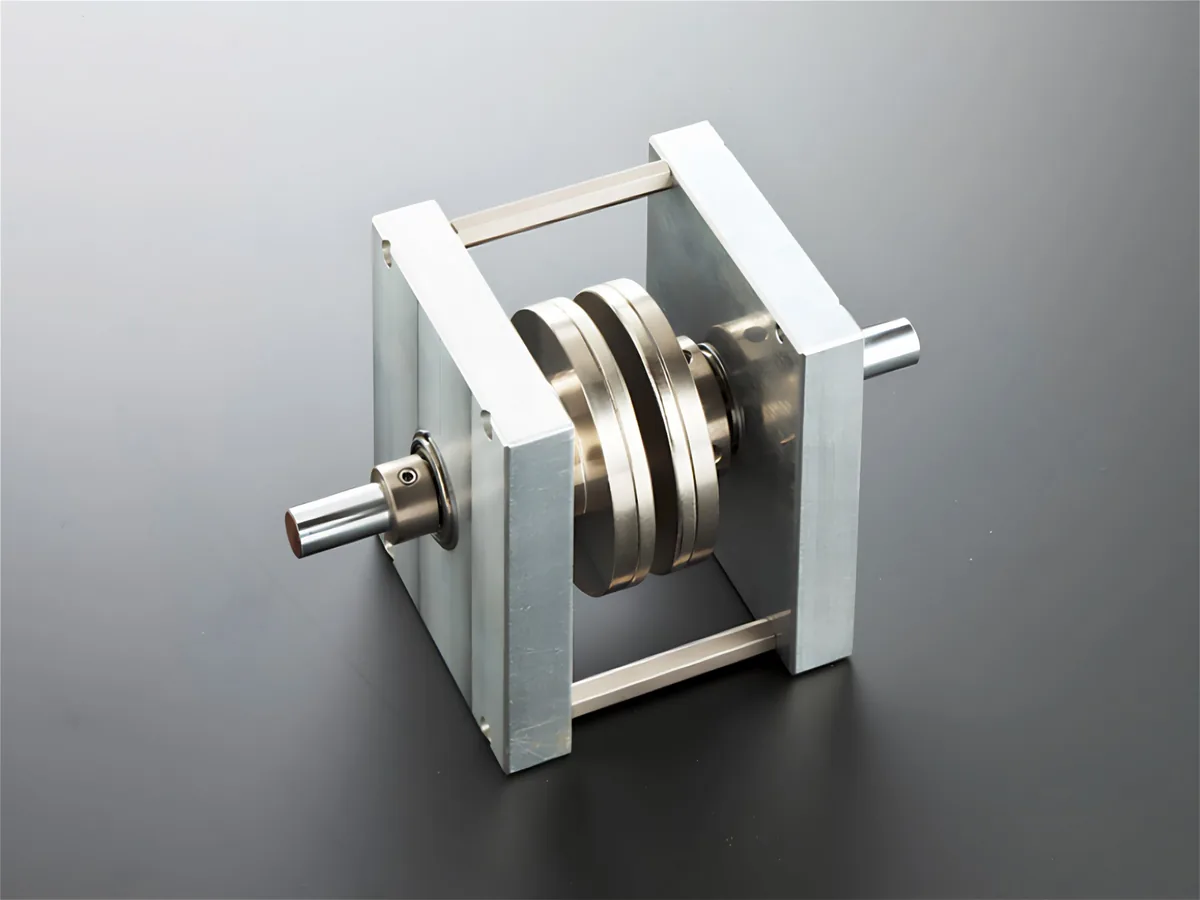

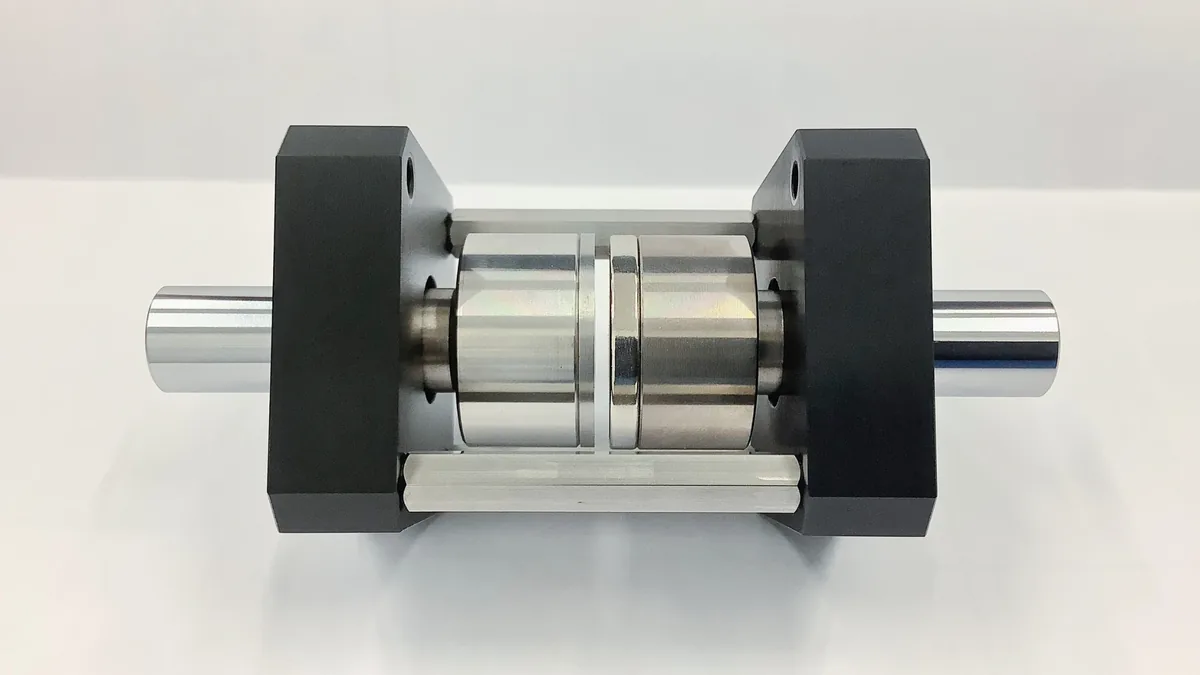

- Accouplements cylindriques et à disque : l’option standard, avec de nombreux modèles et des délais de livraison courts.

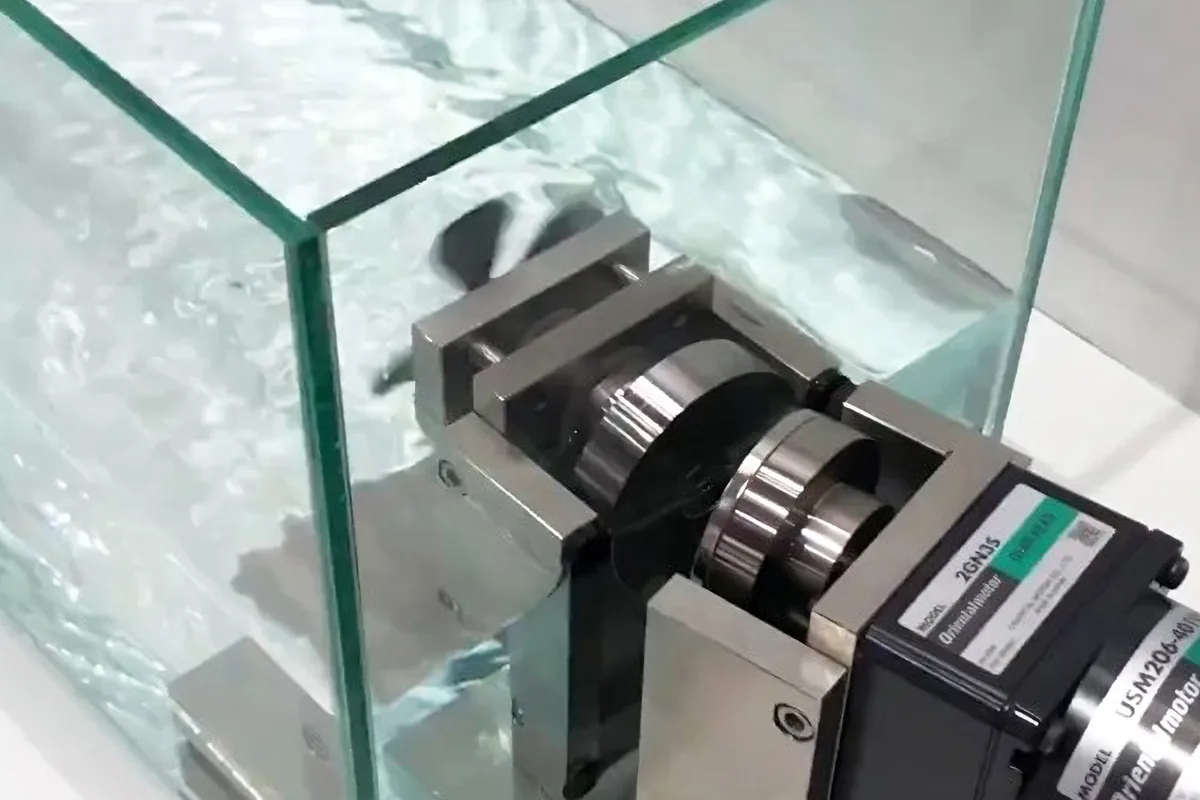

- Accouplements étanches : avec un capot en PVC pour les environnements acides ou en acier inoxydable pour fonctionner sous l’eau.
- Accouplements SmoothSlip : ils adoucissent le glissement en cas de surcharge et réduisent les vibrations.
Mouvement à travers une paroi

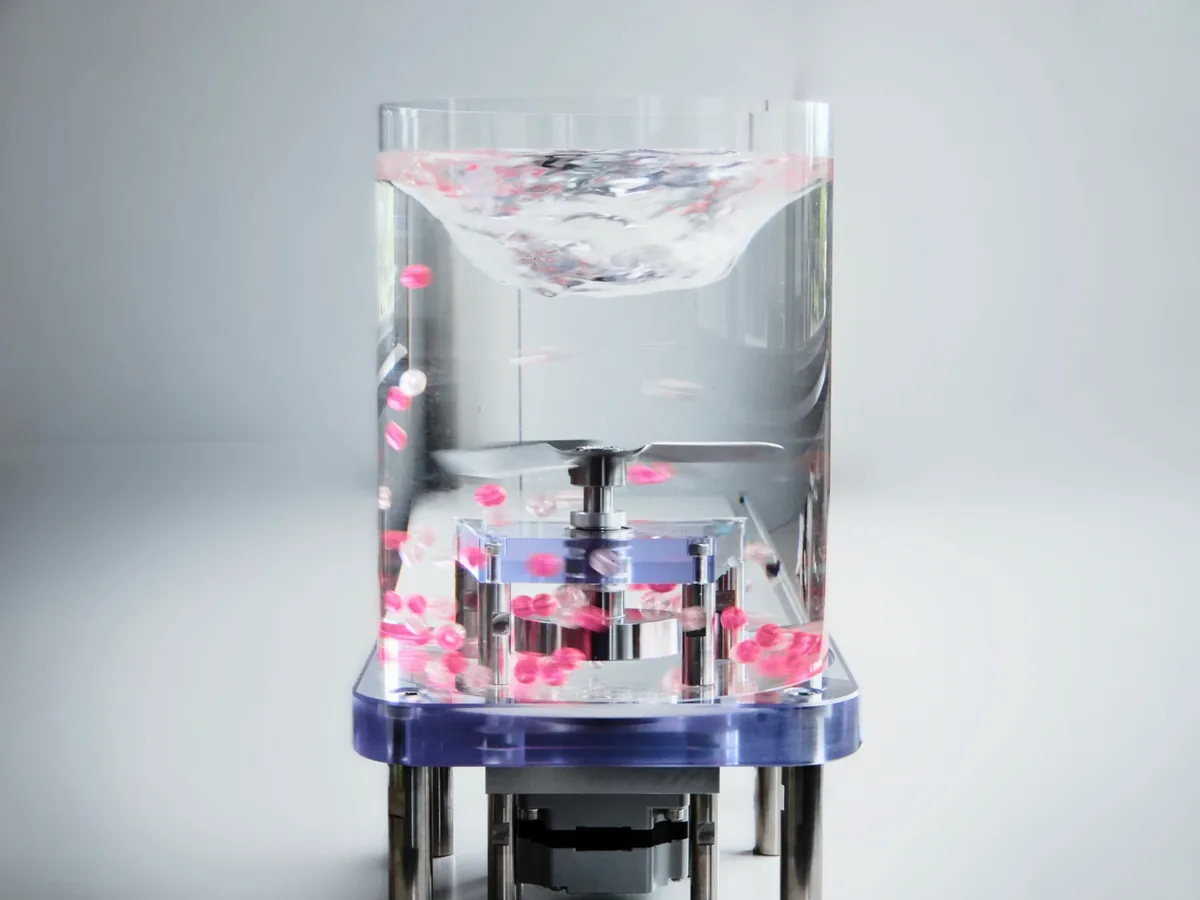

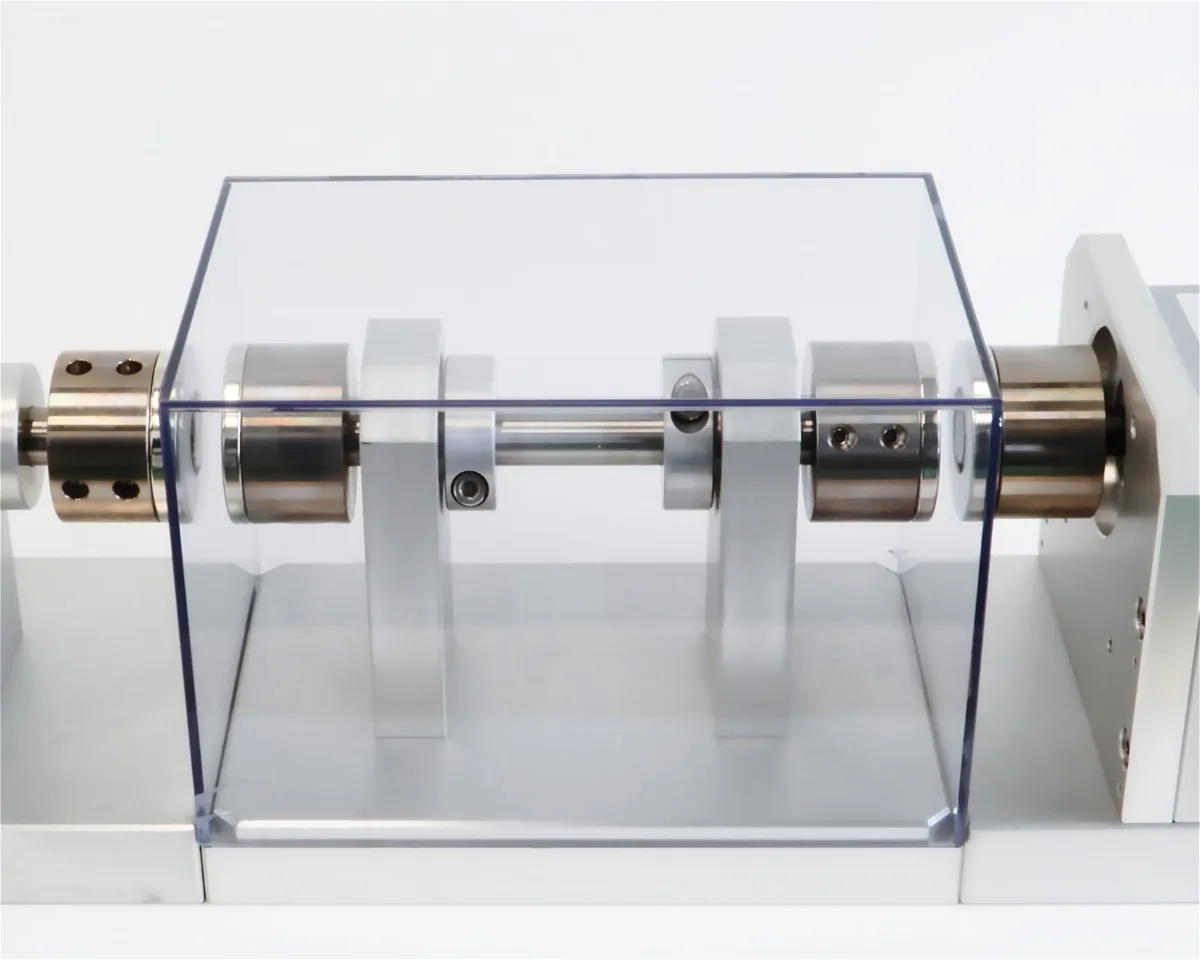

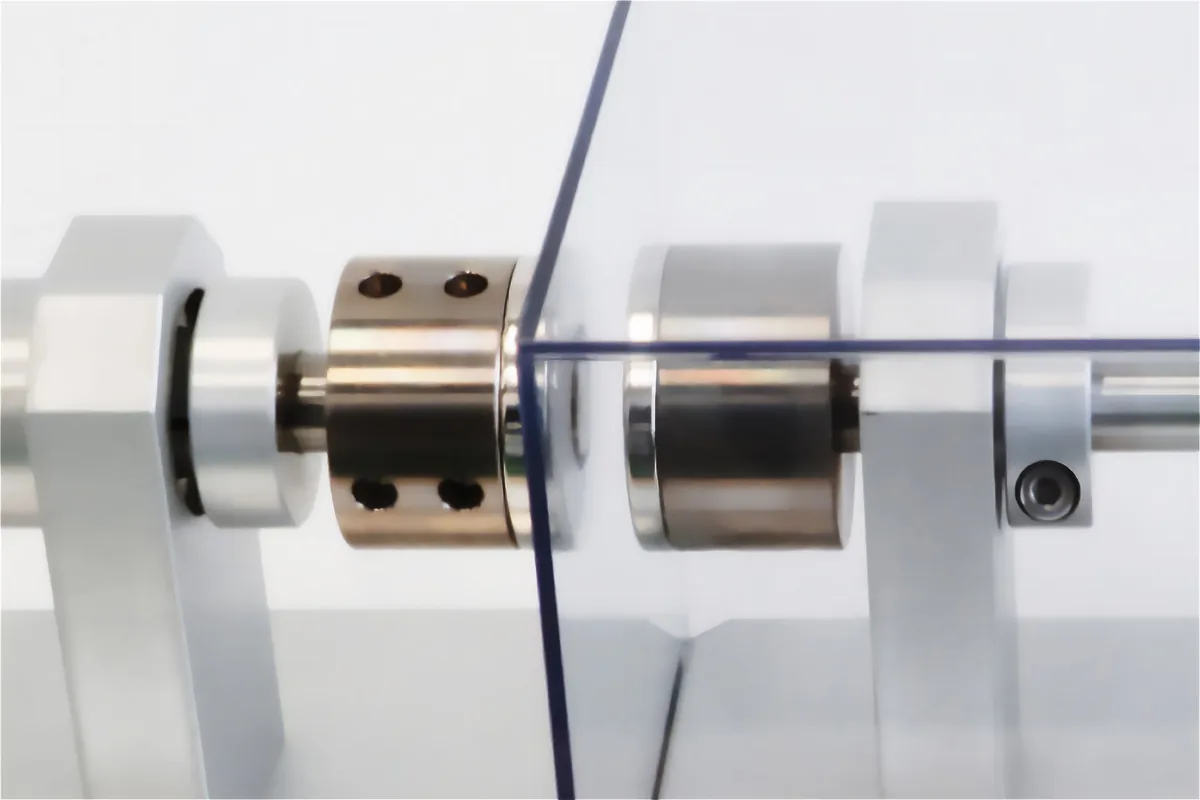

Comme il n’y a pas de contact, le mouvement peut traverser la paroi d’une cuve ou d’un carter. Le récipient reste totalement fermé, sans joints ni perçages susceptibles de fuir. C’est une solution très utile pour les pompes, les mélangeurs entraînés depuis l’extérieur de la cuve ou les récipients contenant des liquides.
Engrenages magnétiques
Ils reposent sur le même principe, mais permettent en outre de modifier la vitesse et le couple entre les arbres. Le rapport de transmission dépend du nombre de pôles de chaque roue : comme pour un engrenage traditionnel, on peut réduire la vitesse pour gagner du couple, ou l’inverse. Sont actuellement disponibles :
Engrenages hélicoïdaux « bonded »
Ils transmettent le mouvement entre des arbres qui se croisent. Il s’agit de la version la plus économique des engrenages hélicoïdaux magnétiques, avec des aimants revêtus de résine époxy.
Engrenages à vitesse variable
Disponibles en version à disque et cylindrique, ils permettent de réduire ou d’augmenter la vitesse et de concevoir le rapport de transmission avec une plus grande flexibilité.
Les autres modèles de la gamme ne sont pas disponibles pour le moment.
Applications
Ces caractéristiques font de la transmission magnétique une option très intéressante dans les secteurs où la propreté, la maintenance et la fiabilité sont essentielles :
- Fabrication de semi-conducteurs et salles blanches, y compris sous vide.
- Robotique.
- Dispositifs médicaux.
- Industrie agroalimentaire, où la zone en contact avec le produit peut être entièrement étanche et plus facile à nettoyer.
Plus d’informations techniques sur les pages accouplements magnétiques et engrenages magnétiques de KHK (en anglais).
Consultez-nous pour plus d’informations et pour connaître la disponibilité des modèles. Notre équipe technique vous aidera à choisir la solution la plus adaptée à votre projet.
